브리지 파빌리온 Bridge Pavilion, 사라고사 [RIEDER 콘크리트스킨]



Material. RIEDER Concrete Skin



---

영국의 스타 건축가 Zaha Hadid는 스페인 북부 사라고사 엑스포의 상징인 275m 길이의 "Zaragoza Bridge Pavilion"을 덮기 위해 오스트리아 회사인 Rieder의 유리섬유 강화 콘크리트를 선택했습니다. 그녀는 콘크리트 외피를 이용하여 다양한 회색 음영을 지닌 29,000개의 삼각형으로 건물 외부 외피를 덮었습니다. 사라고사 브리지 파빌리온은 4개의 요소로 구성되어 있으며, 이 요소는 꽃잎처럼 서로 겹쳐져 단면에서 다이아몬드를 형성합니다. 다양한 자연에서 영감을 받은 메인 파빌리온은 에브로 강을 가로질러 글라디올라 꽃처럼 펼쳐져 있습니다.

---

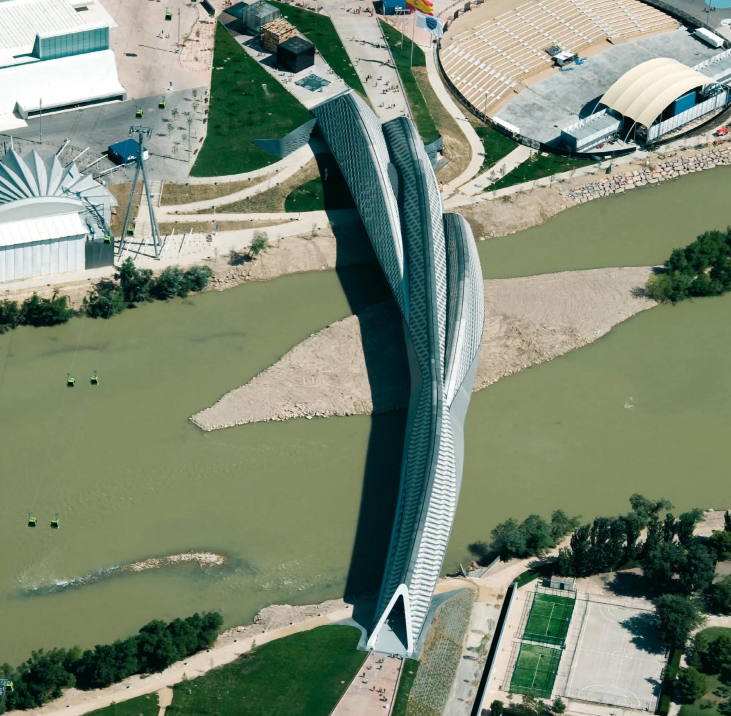

부지의 주요 관문 중 하나로 제안된 Bridge-Pavilion은 Ebro 강의 오른쪽 강둑에 있는 La Almozara 인근 지역과 Expo Zaragoza 박람회장을 연결합니다. 다리와 전시관의 하이브리드 조합인 이 건물은 강둑에서 나오는 글라디올러스의 이미지를 연상시키며, 중앙에서 반대쪽 해안으로 끝나는 세 개의 '꼬투리'를 생성하는 단일 줄기를 가지고 있습니다.



디자인의 시작은 공간 프레임 구조의 개발 덕분에 힘을 분산시키는 최적의 방법인 다이아몬드 모양 단면의 잠재력을 조사한 것에서 비롯되었습니다. 이런 방식으로 마지막 바닥판 아래 공간을 유틸리티용 박스빔으로 해결했습니다. 이 다이아몬드 섹션은 약간 구부러진 경로를 따라 돌출되어 4개의 서로 다른 요소를 생성합니다. 이러한 요소의 적층 및 연동은 하중 지지 요소의 치수를 줄이고 구조 시스템을 최적화하려는 목적으로 정확한 기준을 따릅니다. 더욱이, 이러한 배치는 각각 특정 기능을 수행하는 4개의 특징적인 공간을 생성합니다. 그 중 두 개는 열 조절 기능이 있어 전시 공간을 수용하고, 나머지 두 개는 열 조절 기능이 없으면 여행 일정을 구성합니다.

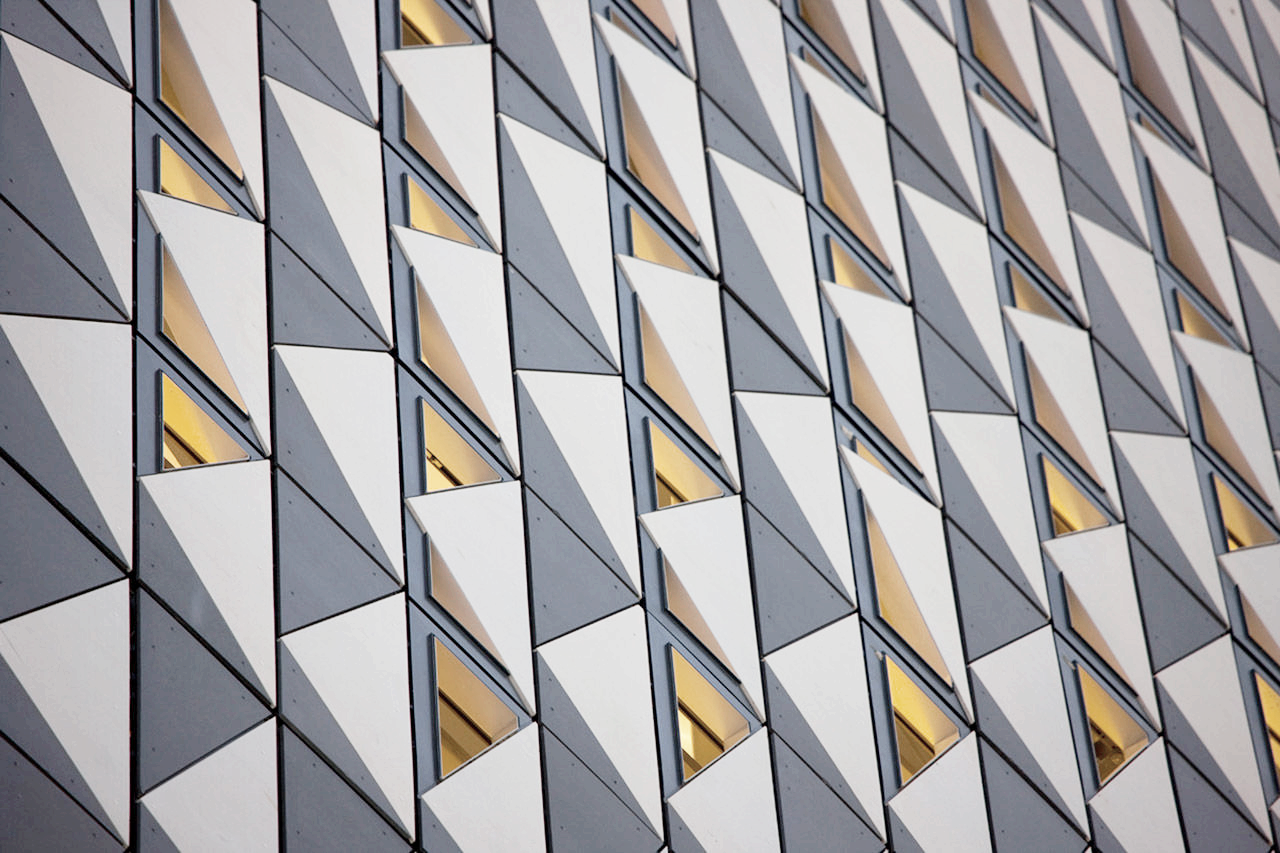

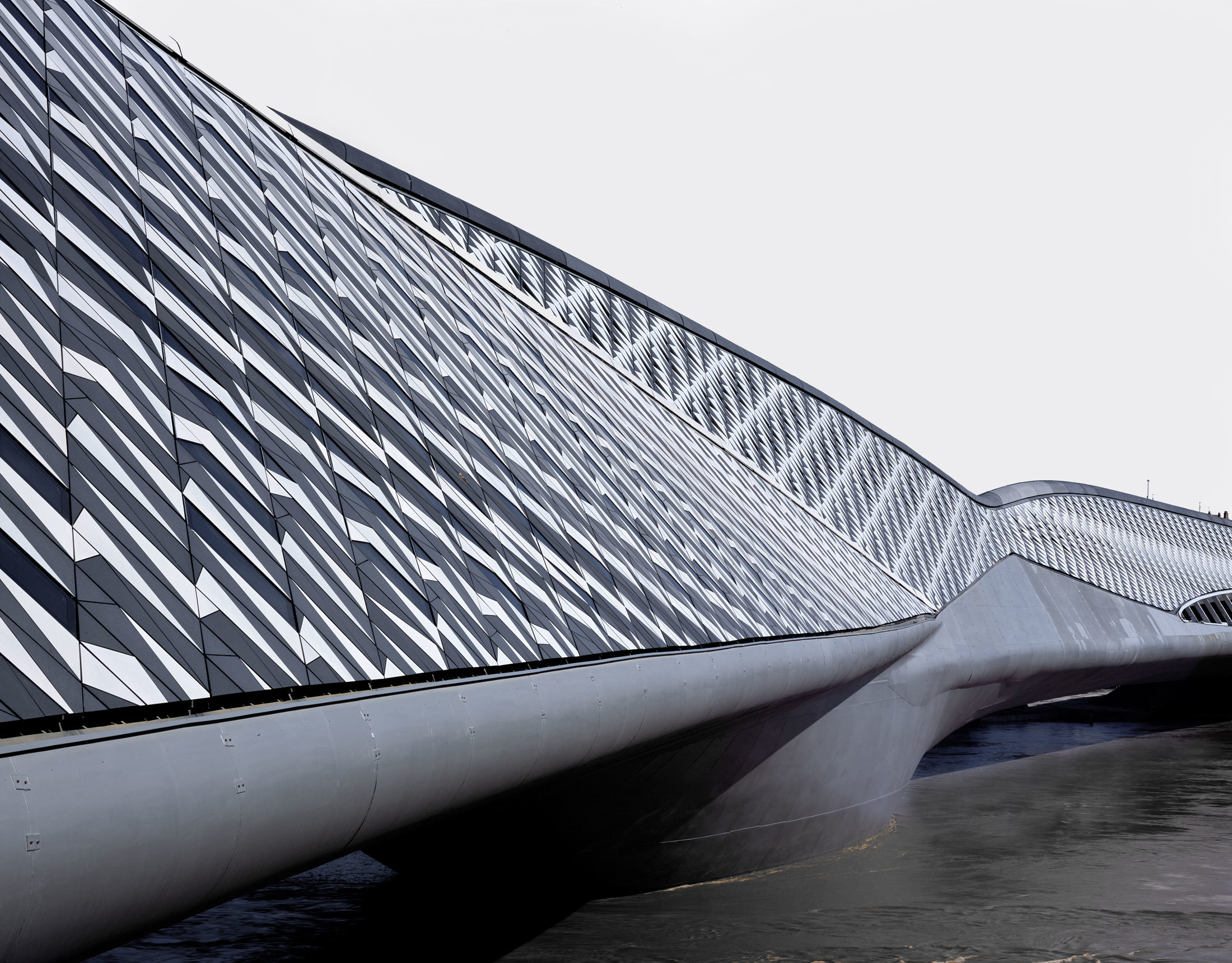

파빌리온의 피부를 디자인할 때 분석된 다양한 자연 표면과 상어 비늘은 시각적 외관뿐만 아니라 성능 측면에서도 가장 적합한 솔루션으로 선택되었습니다. 패턴이 복잡한 곡률에 적응하기 때문입니다. 이 스킨은 FRC(Fiber Reinforced Composite) 패널이 sclae처럼 겹쳐져 형성됩니다. 그들 중 일부는 축을 중심으로 회전하여 정면의 일부를 열 수 있습니다.

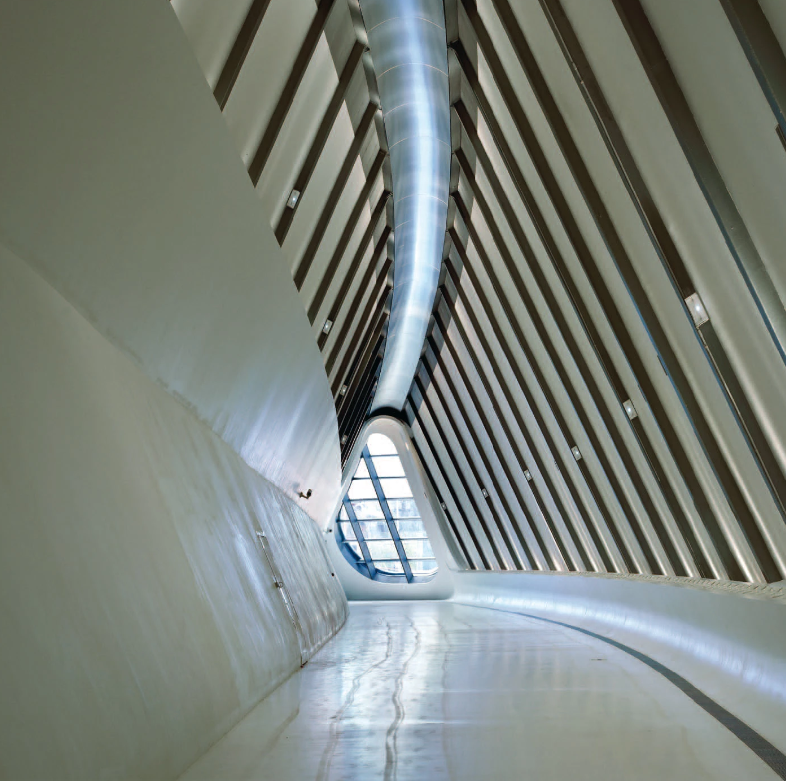

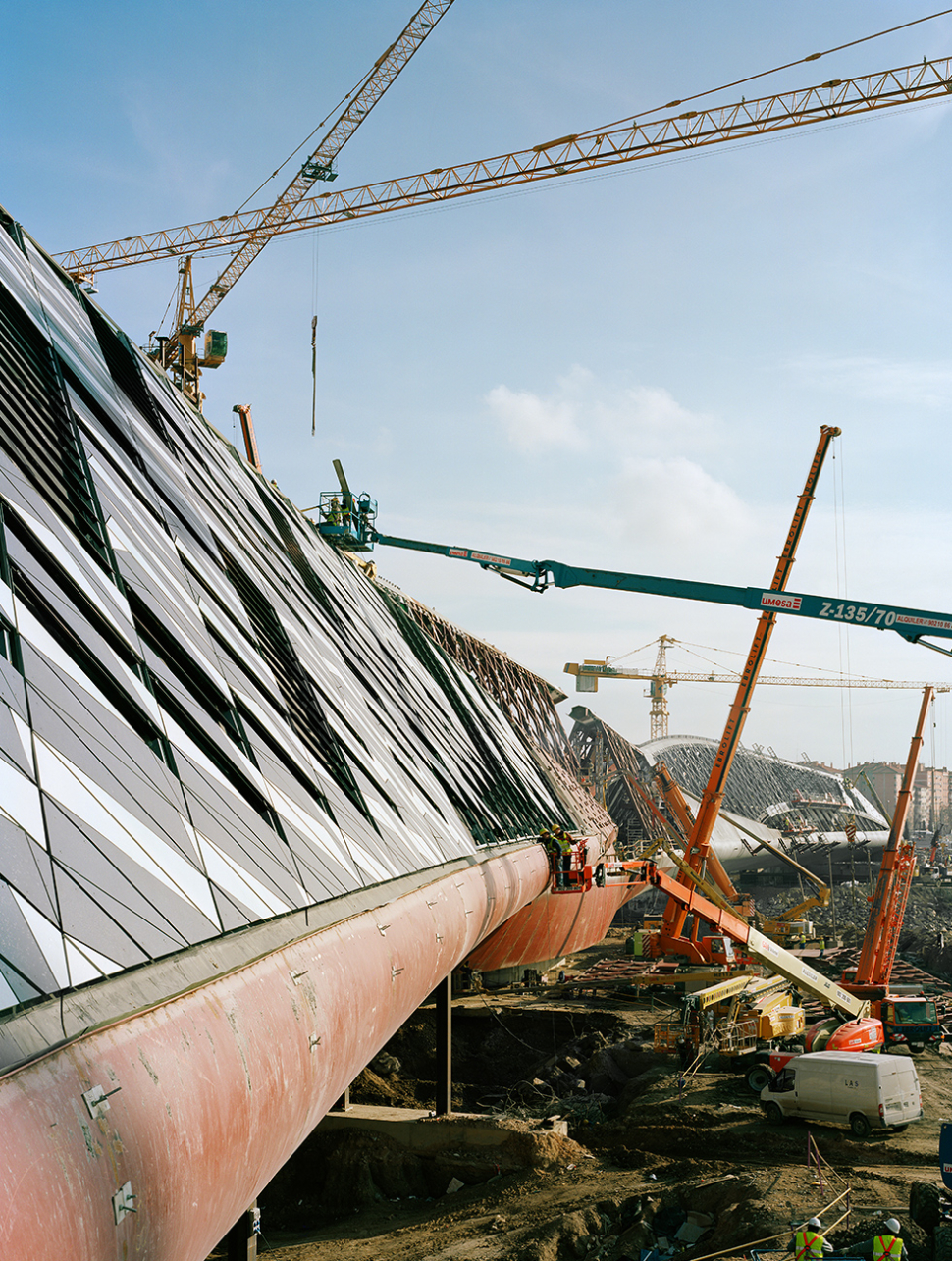

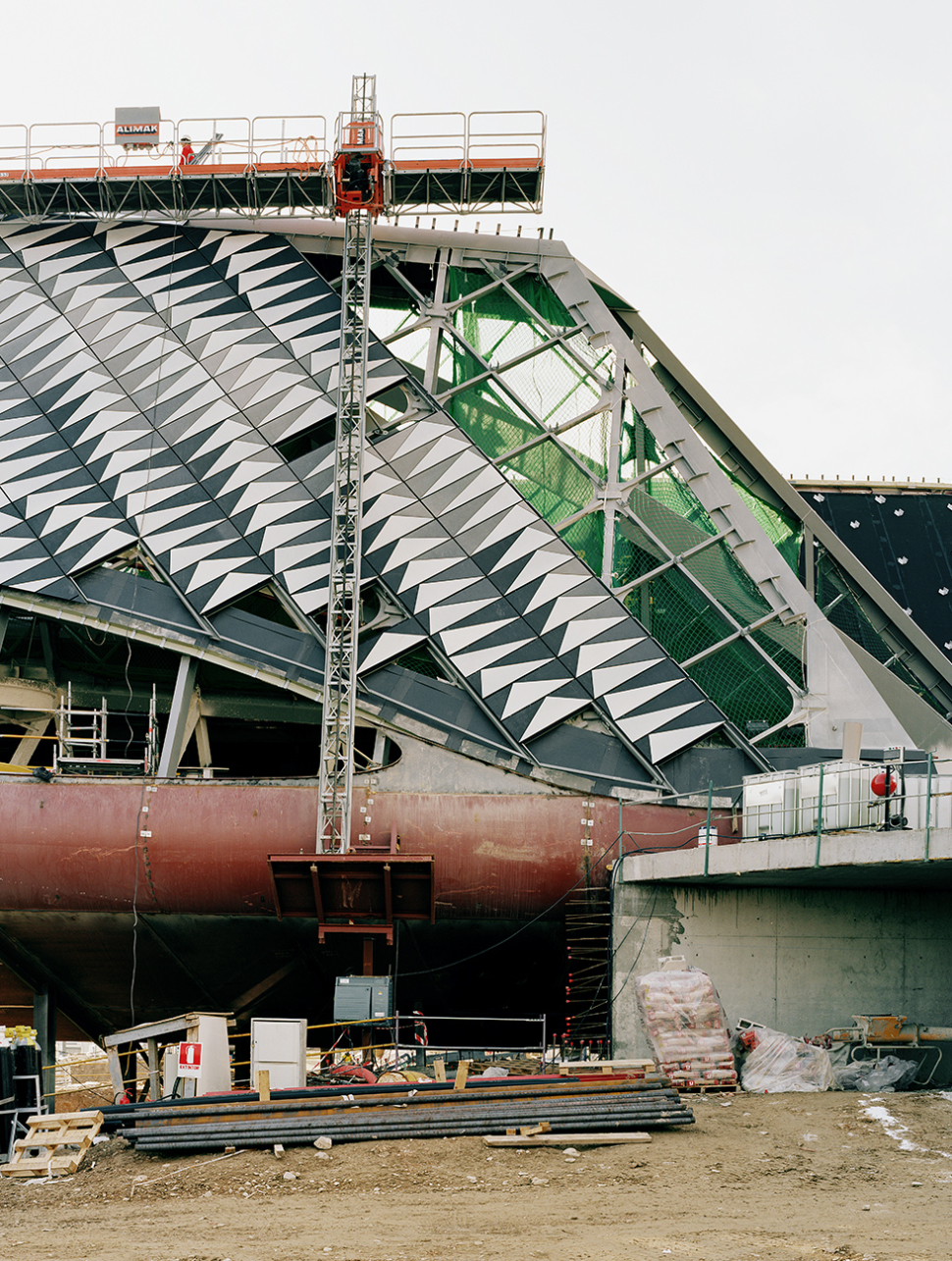

내부 공간은 태양과 북풍과 같은 대기 요소에 의해 형성될 수 있는 것처럼 상상되었습니다. 빛의 수준은 작은 구멍을 통과하는 광선에서부터 다리의 낮은 층에 위치한 넓은 전체 크기의 구멍까지 다양합니다. 구조는 포드 중 하나의 깊이가 13m에서 중앙 지지대의 30m에 이르는 금속 격자로 구성됩니다. 3.6미터마다 리브 모듈이 파빌리온을 개략적으로 나누는 76개의 평행 단면을 형성합니다. 다리 파빌리온에는 22개의 기둥으로 구체화된 3개의 중앙 지지대가 있습니다. 중앙 부분에 10개, 왼쪽 제방에 8개, 오른쪽 제방에 4개입니다. 강변의 지형 조건으로 인해 지금까지 스페인에서 건설된 것 중 가장 깊은 길이의 68.5m 길이의 교각을 사용해야 했습니다.
